首页 > 供应产品 > 防爆热电偶登报厂家γ热电偶过去价格
防爆热电偶登报厂家γ热电偶过去价格
浏览: 517
品牌: 华光/欣久
产品规格: L=550*400/600/750MM
单价: 20.00元/套
最小起订量: 1 套
供货总量: 99999 套
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2021-05-27 17:43

详细信息
安徽防爆热电偶登报厂家γ热电偶过去价格

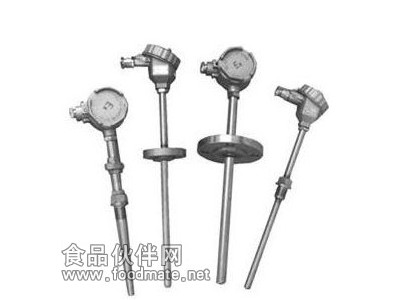

产品名称: 防爆热电偶
产品型号: WRN-241D/NN、WRN-341/NN等
产品特点: 多种防爆形式,防爆性能好;压簧式感温元件,抗振性能好;测温范围大;机械强度高,耐压性能好;

防爆热电偶详细资料:

 产品介绍:

一、概述

  工业用隔爆热电偶、热电阻作为温度测量和控制的传感器与显示仪表配套,以直接测量和控制生产过程中的气体、液体和蒸汽的温度。我司生产的化工隔爆热电偶、热电阻产品防爆性能按国家颁布的“爆炸性环境用防爆电器设备”标准设计制造,热电特性符合IEC标准,并经国家仪器仪表防爆安全监督站测试合格.隔爆热电偶 ,热电阻的结构、原理与装配方式基本相同,主要区别是隔爆产品接线盒(外壳)在设计上采用高强度铝合金压铸而成,并具有足够的内部空间,壁厚和机械强度,橡胶密封圈的热稳定性均符合国家防爆标准。所以当接线盒内部的爆炸性混合气体发生爆炸时,其内压不会破坏接线盒,而由此产生的热能不能向外扩散--传爆。只要用户严格遵守产品使用规则,产品就能达到可靠的防爆效果。

二、应用

  通常和显示仪表,记录仪表,电子计算机等配套使用。直接测量生产现场存在碳氢化合物等爆炸物的0℃—1300℃范围内液体、蒸汽和气体介质以及固体表面温度。


三、工作原理

  防爆热电偶是利用间隙隔爆原理,设计具有足够强度的接线盒等部件,将所有会产生火花,电弧和危险温度的零部件都密封在接线盒腔内,当腔内发生爆炸时,能通过接合面间隙熄火和冷却,使爆炸后的火焰和温度传不到腔外,从而进行测温。

四、特点

  1、多种防爆形式,防爆性能好;
  2、压簧式感温元件,抗振性能好;
  3、测温范围大;
  4、机械强度高,耐压性能好;
  5、按符合IEC标准的新防爆规程GB3838设计; 采用两腔式隔爆结构,更换测温元件简便,使用安全可靠 隔爆标志dⅡCT6,适用于ⅡC级以下,引燃温度T6以上,含爆炸性气体场合的温度测量。

五、主要技术参数

  产品执行标准
  IEC584
  IEC1515
  GB/T16839-1997
  JB/T5582-91
  GB3836

○常温绝缘电阻
热电偶在环境温度为20±15°C,相对湿度不大于80%,试验电压为500±50V(直流)电极与外套管之间的绝缘电阻>1000Ω.m。



○取证一览表


防爆级别                                    防爆证号                                     认证机构

d l l BT4

d l l BT4

  GYB96450

  GYB96453

NEPSI

NEPSI

d l l CT5

d l l CT5

  GYB98339

  GYB97179

NEPSI

NEPSI

ia l l CT6   GYB99412 NEPSI

  注:NEPSI防爆认证系仪器仪表防爆安全监督检验站


○防爆分组形式

●电气设备类别


  l  类—— 煤矿井下用电气设备
  l l  类—— 工厂用电气设备


 ● 防爆等级

  防爆热电偶的防爆等级按其使用于爆炸性气体混合物试验安全间隙分为 A.   B .   C 三级。

    类别                                           级别                               试验安全间隙(MESG) mm
                 l l                         A                      0.9≤MESG
                        B                 0.5﹤MESG﹤0.9
                         C                     MESG≤0.5

●温度组别
  防爆热电偶的温度组别按其外露部分允许面温度分为T1— T6

         温度组别                                                       允许表面温度℃
T1 450
T2 300
T3 200
T4 135
T5 100
T6 85

○防爆级别

  EXdII□T□

  EXiaII□T□

○防护等级:IP65


○接线盒形式及安装端子形式



○测量范围及允差

型号

分度号

允 差 等 级

I

II

允差值

测温范围°C

允差值

测温范围°C

WRN

K

±1.5°C

-40~+375

±2.5 °C

-40~+333

±0.004ltl

375~1000

±0.0075 ltl

333~1200

WRM

N

±1.5°C

-40~+375

±2.5°C

-40~+333

±0.004 ltl

375~1000

±0.0075 ltl

333~1200

WRE

E

±1.5°C

-40~+375

±1.5°C

-40~+333

±0.004 ltl

375~800

±0.004 ltl

333~900

WRF

J

±1.5°C

-40~+375

±1.5°C

-40~+333

±0.004 ltl

375~750

±0.004 ltl

333~750

WRC

T

±1.5°C

-40~+125

±1°C

-40~+133

±0.004 ltl

125~350

±0.0075 ltl

133~350

六、防爆热电偶型号命名



七、爆炸性混合物举例

类 别 引燃温度(℃)与组别
T1 T2 T3 T4 T5 T6
T>450 450≥T>300 300≥T>200 200≥T>135 135≥T>100 100≥T>85
ⅡA 乙烷、丙烷、丙
酮、苯乙烯、甲
苯、苯、一
氧化碳、二甲
苯、乙酸
乙烷、乙醇、丙
烯、丁醇、乙酸
乙酯、丙醇、氯
乙烯
戌烷、已烷、癸
烷、庚烷、辛烷、汽油、环已烷
乙醛   亚硝酸乙酯
ⅡB 焦炉煤气、环丙烷 环氧乙烷、乙烯、1,3丁二烯 硫化氢
ⅡC 水煤气、氢 乙炔     二硫化碳

 八、选型须知

  1)型号

  2)分度号

  3)防爆等级

  4)精度等级

  5)安装固定形式

  6)保护管材质

  7)长度或插入深度

例A:防爆热电偶,K型,固定螺纹M27*2,隔爆等级d l l BT4级,保护管316L长度450mm,插入深度300mm.

即 WRN-240 L*1=450*300 d l l BT4 保护管316L



(咨询、选型、报价、订购) 热线:0550-7514987  移动电话:15856658086 询价传真:0550-7514977 QQ在线咨询:532366095 销售网址:www.hgybxl.com、www.huaguangcoltd.com
