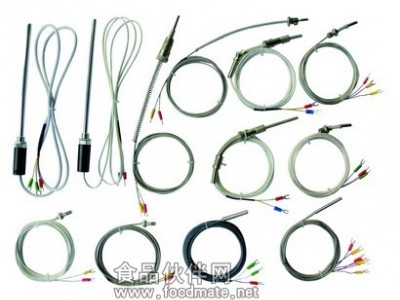

| 产品介绍： 一、概述 WZ□M-201端面热电阻有端面铜电阻（WZCM-201)和端面铂电阻(WZPM-201 WZPM-201B)之分。端面热电阻元件由特殊处理的丝材（铜或铂丝）绕制，它们紧巾在温度计前端，与一般轴向热电阻相比，端面热电阻能更正确和迅速地反映被测端面的实际温度状况，它的制作方法很多，品种形式多样，适合于电厂汽轮机及电机轴瓦或其它机体表面测温。有的端面热电阻安装时由于它的引线与电阻元件是相连的，所以要将引线与端面热电阻同步转动，这样才确保端面热电阻在安装中不被人为损坏，但是实际安装过程中难免出现这种情况。由于这种情况的出现，我公司加大科研力度研制成功特殊的端面热电阻，这种端面热电阻在安装时只需要拧外端的螺丝就可以了，不需要引线与端面热电阻同步转动。 二、应用 端面热电阻适合于电厂汽轮机及电机轴瓦或其它机体表面测温。 三、主要技术指标
感温元件在0℃时的电阻（R0）
分度号Cu50：R0=50±0.050Ω
分度号Cu100：R0=100±0.10Ω
分度号Pt100:R0=100±0.12Ω(B级)
其中:R0为元件在0℃时的电阻值。
精度等级：A、B级
公称压力：常压 四、测量范围和允差 | 名称 | 测温范围℃ | 允许偏差△t℃ | 分度号 | | 端面铜电阻 | -50-100 | ±(0.3+6.0×10-3|t|) | Cu50 (G)＊或Cu100 | | 端面铂电阻 | -150-200 | B级：±(0.30+0.005|t|) | Pt100 | 注：1）t为被测温度J对值；2）打“*”分度号作为特殊规格订货。 五、型号及规格 | 型 号 | 分度号 | 结构特征 | 测温范围℃ | 保护管材质 | 热响应时间 | 规格 | 公称压力 | 外接线引线长度L （ mm） | | 直径d（ mm） | M（ mm） | | WZCM-201 | Cu50 Cu100 | 固定埋入或螺纹连接 | -50-100 | 紫铜T2-Y | ＜15 | Φ 6 | M8x0 .75 | 常压 | 500 1000 1500 2000 2500 | | WZPM-201 | Pt100 | -150-200 | ＜15 | Φ 8.7 | M10x1 | | WZPM-201B | 注：WZPM-201B采用引进元件WZPM-018，精度等级为A级。 热电阻A级按协议订货； 六、外形尺寸   七、安装方法  八、端面热电阻产品选型 | WZPM-201 | | 铂热电阻 | | WZCM-201 | | 铜热电阻 | | | 口 | A=类型A B=类型B C=类型C | 热电阻类型 | | | P口 | 0=Pt100 1=Pt1000 5=Pt500 | 传感器规格 | | T口 | 0=0～80 1=-50～100 2=-50～150 3=-50～200 9=指定 | 温度范围(℃) | | | 口 | A=A级 B=B级 | 传感器精度 | | | C口 | 1=SUS321 4=SUS304 9=指定 | 保护管材质 | | | L口 | 1=1000 3=3000 5=5000 9=指定 | 引线长度(mm) | | X口 | 2=两线制 3=三线制 4=四线制 | 引出线 | | | 口 | 1=聚氯乙烯PVC（-20～80℃）分无屏蔽和有屏蔽 2=硅胶橡（-60～150℃）无屏蔽层 3= 四氟绕包（-50～250℃）带屏蔽 | 引线材质 | | 口 | 0=无屏蔽层（默认） 1=有屏蔽层 | 是否屏蔽层 | | 口 | 0=无 1=镀锡 2=U端子 3=针式端子 9=指定 | 导线末端要求 | | Q口 | 0=无 9=指定 | 特殊要求 | | 说明：对于用户指定的参数，直接以数字或文字标注出来即可。 选型举例：如选取类型为A的端面热电阻， Pt100 温度0～80℃，A级，材质 SUS321导线长度6000mm，三线制聚氯乙烯引线，其它要求无。 产品型号：WZPM-201A P0T0A C1L9 X31 (L=6000) | |
