WZPM-001端面热电阻一、概述：
端面铂热电阻，端面铂电阻作为一种温度传感器，它比装配式铂电阻直径小，易弯曲，适宜安装在管道狭窄和要求快速反应、微型化等特殊场合。其可对-200~600℃温度范围内的气体、液体介质和固体表面进行自动检测，并且可直接用铜导线和二次仪表相连接使用，由于它具有良好的电输出特性，可为显示仪、记录仪、调节器、扫描器、数据记录仪以及电脑提供精确的输入值。
端面铂热电阻，端面热电阻适合于电厂汽轮机及电机轴瓦或其它机体表面测温。
二、结构原理：
端面铂热电阻，端面热电阻.
端面电阻外保护管采用不锈钢，内充满高密度氧化物质绝缘体，因此它具有很强的抗污染和优良的机械强度，适合安装在环境恶劣的场合。

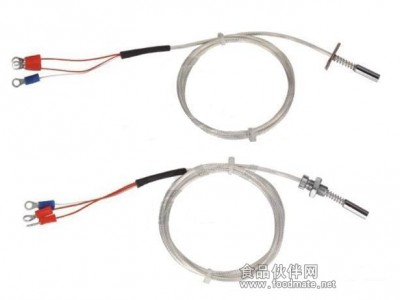

端面铂电阻通常由铠装铂热电阻感温元件、安装固定装置和接线装置等主要部件组成。
端面热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
,采用将铂电阻元件烧结在聚四氟电缆外套管内的一种烧结工艺，元件在电缆内与外界可靠隔离、外用金属构件将电缆端元件部分锁在构件中，形成同一功能、同一尺寸的互换产品、端面热电阻其密封特性比任何密封粘结剂密封的产品都可靠.端面热电阻元件具有优越的抗振性三、端面铂热电阻特点：
热响应时间少，减小动态误差；
直径小，长度不受限制；
测量精度高；
进口薄膜电阻元件，性能可靠稳定；
四、端面铂热电阻技术参数：
产品标准
IEC751
JB/T8623-1997
JBT8622-1997
常温绝缘电阻
电阻在环境温度为15—35 ° C，相对湿度不大于80%，试验电压为10—100V（直流）电极与外套管之间的绝缘电阻 > 100M Ω
端面热电阻精度等级：A、B级
端面热电阻公称压力：常压
端面热电阻固定螺纹为M8×0.75×14，电阻体为∮6×18。
端面热电阻使用温度－60℃～200℃ 。
端面热电阻绝缘电阻：≥500MΩ
五、端面铂热电阻规格型号：
| 型号 | 分度号 | 测温范围℃ | 热响应时间 | 规格 | L | |
| D | 500 1000 1500 2000 25000 | |||||
| WZCM-001 | CU50 CU100 | -50～150 | ＜15S | Ф6 | ||
| WZPM-001 | Pt100 | -150～300 | ＜10S | Ф6 | ||
