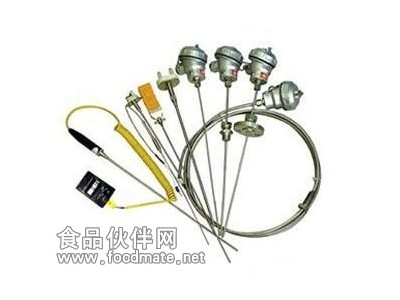

| 产品介绍： 一、铠装热电偶概述 铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，组成过程控制系，同时亦可以作为装配式热电偶的感温元件。它可以直接测量各种生产过程中从0℃～1100℃范围内的液体、蒸汽和其气体介质以及固体表面的温度。与装配式热电偶相比，铠装热电偶具有可弯曲、耐高压、热响应时间短和坚固耐用等优点。 二、铠装热电偶工作原理
铠装热电偶的工作原理是由两种不同成份的导体两端经焊接，形成回路，直接测温端叫测量端，接线端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就会指示出热电偶所产生的热电动势的对应温度值。铠装热电偶的热电动势将随着测量端的温度升高而增长，热电动势的大小只和铠装热电偶导体材质以及两端温差有关，和热电极的长度，直径无关。铠装热电偶的结构是由导体，绝缘氧化镁和1Cr18Ni9Ti不锈钢保护管经多次拉制而成，铠装热电偶产品主要由接线盒，接线端子和铠装热电偶组成基本结构，并配以各种安装固定装置组成。铠装热电偶分绝缘式和接壳式两种。 三、铠装热电偶特点
热响应时间少，减小动态误差；
可弯曲安装使用；
测量范围大；
机械强度高，耐压性能好； 四、主要技术参数
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91 ○铠装热电偶测量范围及允差 | 类别 | 代号 | 分度号 | 套管外径mm | 常用温度℃ | 使用温度℃ | 允许偏差 | | 测量范围℃ | 允差值 | | 铂铑10-铂 | WRPK | S | ≥Φ3 | 1300 | 1600 | 0-1600 | ±1.5℃或±1.5%t | | 镍铬-铜镍 | WREK | E | ≥Φ3 | 600 | 700 | 0-700 | ±2.5℃或±0.75%t | | 镍铬-镍硅 | WRNK | K | ≥Φ3 | 900 | 1100 | 0-1100 | ±2.5℃或±0.75%t | | 铜-铜镍 | WRCK | T | ≥Φ3 | 350 | 400 | 小于-200 | 未作规定 | | -40-350 | ±0.75%t | | 铁-铜镍 | WRFK | J | ≥Φ3 | 600 | 750 | 0-750 | ±2.5℃或±0.75%t | 注："t"为被测温度的J对值。
○常温绝缘电阻
铠装偶在环境温度为20±15℃，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻≥1000MΩ.m。即1m长的试样的绝缘电阻为1000MΩ；10m长的试样的绝缘电阻为100MΩ。 | 套管直径mm | 试验电压V-DC | 绝缘电阻MΩ·m | | φ0.5~1.5 | 50±5 | ≥1000 | | >φ1.5 | 500+50 | ≥1000 | ○铠装热电偶热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需要的时间称为热响应时间，用τ0.5表示。
铠装热电偶热响应时间不大于下表的规定：
| 热响应时间τ0.5S | 接壳式 | 绝缘式 | | 套管直径（mm） | | 2.0 | 0.4 | 0.5 | | 3.0 | 0.6 | 1.2 | | 4.0 | 0.8 | 2.5 | | 5.0 | 1.2 | 4.0 | | 6.0 | 2.0 | 6.0 | | 8.0 | 4.0 | 8.0 |
○铠装热电偶偶丝直径及材料 | 偶丝形式 | 单支式 | 双支式 | | 套管直径 | Ф2Ф3 Ф4 Ф5 Ф6 Ф8 | Ф3Ф4 Ф5 Ф6 Ф8 | | 套管材质 | E﹑J﹑T | 1Cr18Ni9Ti | 1Cr18Ni9Ti | | K﹑N | 1Cr18Ni9Ti GH3030 | 1Cr18Ni9Ti GH3030 | | S | GH3039 | GH3039 | ○外径和名义长度标准规格 | 铠装热电偶外径d (mm) | | Φ8 | Φ6 | Φ5 | Φ4 | Φ3 | Φ2 | | 50 | 50 | 50 | 50 | 50 | 50 | | 75 | 75 | 75 | 75 | 75 | 75 | | 100 | 100 | 100 | 100 | 100 | 100 | | 150 | 150 | 150 | 150 | 150 | 150 | | 200 | 200 | 200 | 200 | 200 | 200 | | 250 | 250 | 250 | 250 | 250 | 250 | | 300 | 300 | 300 | 300 | 300 | 300 | | 400 | 400 | 400 | 400 | 400 | 400 | | 500 | 500 | 500 | 500 | 500 | 500 | | 750 | 750 | 750 | 750 | 750 | 750 | | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | | | 1250 | 1250 | 1250 | 1250 | 1250 | | | 1500 | 1500 | 1500 | 1500 | 1500 | | | 2000 | 2000 | 2000 | 2000 | 2000 | | | | 2500 | 2500 | 2500 | 2500 | | | | 3000 | 3000 | 3000 | 3000 | | | | | 4000 | 4000 | 4000 | | | | | | 5000 | 5000 | | | | | | | 10000 | ○铠装热电偶结构 铠装热电偶和铠装热电阻材料是由热电极（导线）氧化镁绝缘物和1Cr18Ni9Ti不锈钢管等经多次拉制形成。
铠热电偶的测量端分绝缘式和接壳式两种。
1）铠装热电偶材料结构形式
2）测量端结构形式
 ○铠装热电偶安装固定形式 1、卡套螺纹接头
| 铠装热电偶外径d | 8 | 6 | 5 | 4 | 4 | 3 | 2 | | 固定装置代号和尺寸 | | M | M16´1.5 | M12´1.5 | | S | 22 | 19 | 注：括号内的数字这档规格一般不予采用，如需要作特殊规格订货。
2、卡套法兰盘
| 铠装热电偶外径d | 8 | 6 | 5 | 4 | 4 | 3 | 2 | | 固定装置代号和尺寸 | | D | Φ60 | Φ50 | | D0 | Φ42 | Φ36 | | D1 | Φ24 | Φ20 | | S | 22 | 19 | | d0 | Φ9 | Φ7 | 注：括号内的数字这档规格一般不予采用，仅用于特殊订货 ○铠装热电偶自由端（接线盒）形式 接线盒供连接热电偶的自由端和显示仪表之用。目前有简易式、防水式、手柄式、接插式、补偿导线式（延长导线式）等多种结构形式。
1、简易式
2、补偿导线式（延长导线式）
3、防水式
 4、防喷式
5、手柄式
6、接插式
○铠装热电偶推荐使用温度
| 品 种 | 套管材料 | 外 径 | 使用温度(°Ｃ) | | 长期使用 | 短期使用 | | 镍铬-镍硅 | 1Cr18Ni9Ti | 2.0 | 600 | 700 | | 3.0，4.0，5.0，6.0，8.0 | 800 | 900 | | GH3030 | 2.0，3.0 | 800 | 900 | | 4.0，5.0 | 900 | 1000 | | 6.0，8.0 | 1000 | 1100 | | 镍铬硅-镍硅 | 1Cr18Ni9Ti | 2.0 | 600 | 700 | | 3.0,4.0,5.0,6.0,8.0 | 800 | 900 | | GH3030 | 2.0,3.0 | 900 | 1000 | | 4.0,5.0 | 1000 | 1100 | | 6.0,8.0 | 1100 | 1200 | | GH3039 | 2.0,3.0,4.0 | 1000 | 1100 | | 5.0,6.0,8.0 | 1100 | 1200 | | 镍铬-铜镍 | 1Cr18Ni9Ti | 2.0 | 500 | 600 | | 3.0,4.0,5.0 | 600 | 700 | | 6.0,8.0 | 700 | 800 | | 铁-铜镍 | 1Cr18Ni9Ti | 2.0 | 400 | 500 | | 3.0,4.0,5.0 | 500 | 600 | | 6.0,8.0 | 600 | 750 | | 铜-铜镍 | 1Cr18Ni9Ti | 2.0,3.0,4.0,5.0 | 250 | 300 | | 6.0,8.0 | 300 | 350 | | 铂铑10-铂 | GH3039 | 2.0,3.0,4.0 | 1000 | 1100 | | 5.0,6.0,8.0 | 1100 | 1200 | ○附加装置形式
五、铠装热电偶型号命名方法
六、型号及规格 感温元件 | 名称 | 型号 | 分度号 | 规格 | 工作端形式 | | d | L1 | | 单支铂铑10-铂 | WRPK-101 | S | Φ2
Φ3
Φ4
Φ5
Φ6
Φ8 | 75
100
150
200
250
300
400
500
750
1000
2000
3000
4000
5000
7500
10000
15000
20000
25000 | 绝缘式 | | WRPK-102 | 接壳式 | | 双支铂铑10-铂 | WRPK2-101 | 绝缘式 | | WRPK2-102 | 接壳式 | | 单支镍铬硅-镍硅 | WRMK-101 | N | 绝缘式 | | WRMK-102 | 接壳式 | | 双支镍铬硅-镍硅 | WRMK2-101 | 绝缘式 | | WRMK2-102 | 接壳式 | | 单支镍铬-镍硅 | WRNK-101 | K | 绝缘式 | | WRNK-102 | 接壳式 | | 双支镍铬-镍硅 | WRNK2-101 | 绝缘式 | | WRNK2-102 | 接壳式 | | 单支镍铬-镍硅 | WREK-101 | E | 绝缘式 | | WREK-102 | 接壳式 | | 单支镍铬-铜镍 | WREK2-101 | 绝缘式 | | WREK2-102 | 接壳式 | | 单支铜-铜镍 | WRCK-101 | T | 绝缘式 | | WRCK-102 | 接壳式 | | 双支铜-铜镍 | WRCK2-101 | 绝缘式 | | WRCK2-102 | 接壳式 | | 单支铁-铜镍 | WRFK-101 | J | 绝缘式 | | WRFK-102 | 接壳式 | | 双支铁-铜镍 | WRFK2-101 | 绝缘式 | | WRFK2-102 | 接壳式 |
七、选型须知 1)型号 2)分度号 3)精度等级 4)安装固定形式 5)保护管材质 6)长度或插入长度 例A：铠装热电偶，K型，Ⅰ级，固定卡套螺纹，保护管GH3030，长度450mm，插入长度300mm，WRNK-231，K，L×l=450×300,Ⅰ级, 保护管 GH3030。 |
