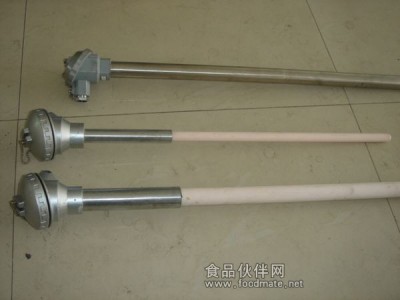

| 一、S型热电偶概述
S型（铂铑）热电偶系列为贵金属热电偶。偶丝直径规定为0.5mm，允许偏差-0.015mm，其正极（RP）的名义化学成分为铂铑合金，其中含铑为13%，含铂为87%，负极（RN）为纯铂，长期使用温度为1300℃，短期使用温度为1600℃。
S型（铂铑热电偶）系列在热电偶系列中具有准确度，稳定性，测温温区宽，使用寿命长等优点。其物理，化学性能良好，热电势稳定性及在高温下性能好，适用于氧化性和惰性气氛中。 二、S型热电偶主要技术参数 电气出口：M20x1.5,NPT1/2
精度等级：I 、 II
防护等级：IP65
偶丝直径：Φ0.5、Φ0.4、Φ0.3
公称压力：常压 三、S型热电偶测量范围及基本误差限 | 热电偶类别 | 代号 | 分度号 | 测量范围 | 基本误差限 | | 镍铬－康铜 | WRK | E | 0－800℃ | ±0.75%t | | 镍铬－镍硅 | WRN | K | 0－1300℃ | ±0.75%t | | 铂铑13-铂 | WRB | R | 0-1600℃ | ±0.25%t | | 铂铑10－铂 | WRP | S | 0－1600℃ | ±0.25%t | | 铂铑30－铂铑6 | WRR | B | 0－1800℃ | ±0.25%t | 注：t为感温元件实测温度值(℃)
四、热电偶时间常数 | 热惰性级别 | 时间常数(秒) | 热惰性级别 | 时间常数(秒) | | Ⅰ | 90－180 | Ⅲ | 10－30 | | Ⅱ | 30－90 | Ⅳ | ＜10 | ◆热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。
◆热电偶小插入深度：应不小于其保护套管外径的8－10倍(特列产品例外)
◆绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧(电压100V)。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧(电压100V)
◆高温下的绝缘电阻：热电偶在高温下，其热电极(包括双支式)与保护管以及双支热电极之间的绝缘电阻(按每米计)应大于下表规定的值。 | 规定的长时间使用温度(℃) | 试验温度(℃) | 绝缘电阻值(Ω) | | ≥600 | 600 | 72000 | | ≥ 800 | 800 | 25000 | | ≥1000 | 1000 | 5000 | 六、S型热电偶的安装与使用
热电偶的安装地点要便于施工和维护。应避免在炉门旁，或距加热体过近及强磁场处，接线盒处温度不超过100℃ 。安装位置应尽可能保持垂直，但在有流速时必须顷斜安装。接线盒出孔应向下方。
带瓷保护管的热电偶必须避免急冷急热，以防爆裂，在安装时应选择不防碍被加热物体移动的地方。瓷护管不可测量液体温度。
热电偶应按规定接线，引线避开热源，在接线时补偿导线的极性不可接反。要经常检查护护管的状况，发现氧化或变形应立即采取措施。要定期进行校验。
七、S型热电偶订货须知
订货时，用户注：(1)产品名称(2)产品的型号(3)分度号(4)保护管材料和直径(5)长度L及插入深度1(6)数量(7)固定螺纹M(8)特殊技术要求。 | |
